本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发电厂空气能机组高低压配动力箱的角色： 1、恰当的分配权能耗。 2、方面对电线的启闭实际操作。 3、有较高的安全卫生防火定级，能直观性 的显现电路系统的导通壮态。

项目名称：656KW重油带发三相电飞机机组单机配电箱主要元件明细清单
变配开关箱大部分部件申报单
顺序号	命名	应用型号	院校	用量	生产厂家
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	带发主轴电空调机组调整器	HGM6110	只	1	众智
3	电站机转动速度调节器	C2002	只	1	孚创
4	电流供电板块	DC24V	只	1	众智
5	中小型中间商继电子产品	HH54P    DC24V	只	2	正泰
6	小中间的继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

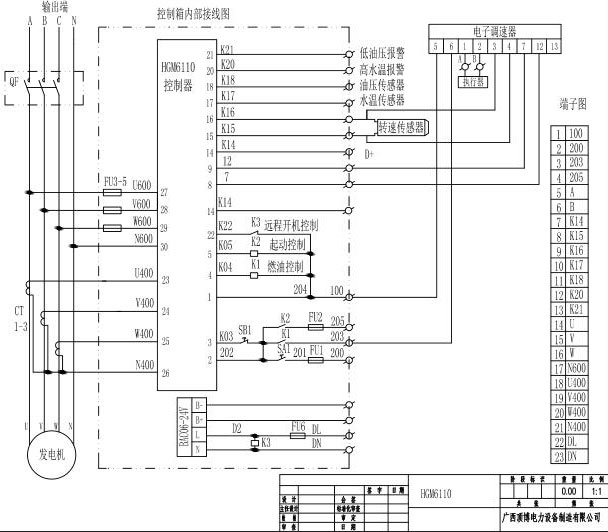

656KW广西顶博发电机组制造单机配电箱元件线路图
